Échangeur de chaleur à plaques en spirale non détachable

Parmi les différents types d'échangeurs de chaleur fabriqués par Wuxi Hongdinghua Chemical Equipment Co., Ltd., l'échangeur de chaleur à plaques en spirale non détachable est souvent sélectionné par les clients.

Les caractéristiques structurelles de l'échangeur de chaleur à plaques spiralées non détachables :

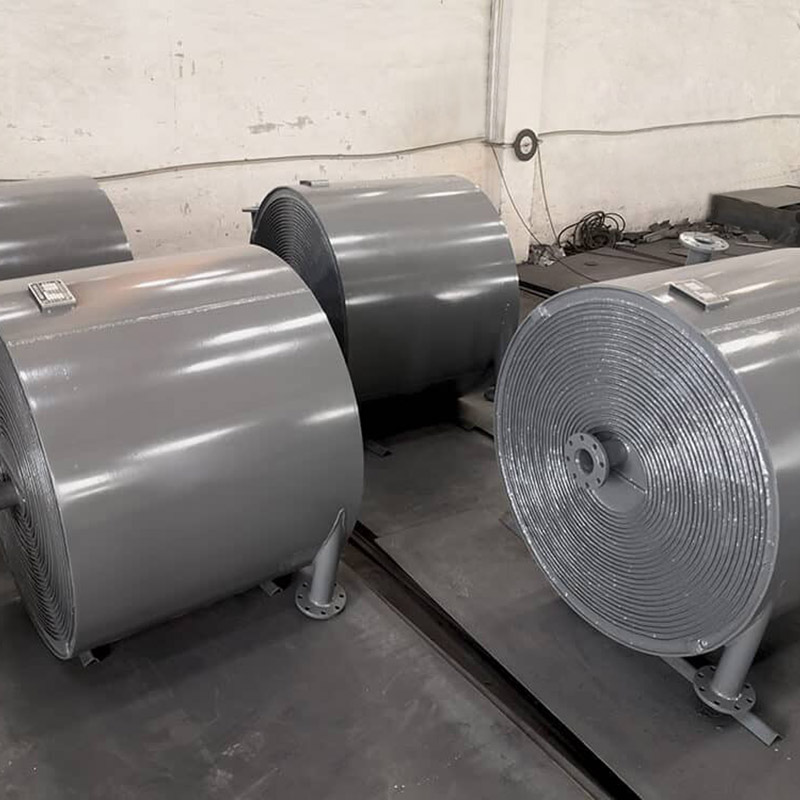

L'échangeur de chaleur à plaques en spirale non détachables est formé en laminant deux plaques minces parallèles en acier au carbone ou en acier inoxydable, formant une paire de canaux d'écoulement en spirale séparés l'un de l'autre. Les fluides froid et chaud s'écoulent dans deux canaux séparés par une plaque en spirale comme surface de transfert de chaleur. Une entretoise de canal est soudée entre les deux plaques pour maintenir la distance entre les canaux et également augmenter la rigidité de la plaque en spirale. Une plaque de séparation centrale est installée au centre de l'échangeur de chaleur pour séparer les deux canaux en spirale. Il y a des couvercles ou des têtes soudés en haut et en bas, ainsi que des tuyaux d'entrée et de sortie pour deux fluides. Généralement, une paire d'entrée et de sortie est située sur le bord circonférentiel (le tuyau de raccordement peut être tangentiel ou radial), tandis que l'autre paire est située sur l'axe. Tous les canaux d'extrémité sont soudés et scellés, avec de bonnes performances d'étanchéité.

Application de l'échangeur de chaleur à plaques en spirale non détachable :

Il convient aux industries telles que la chimie, le pétrole, les solvants, les produits pharmaceutiques, les aliments et les boissons, les machines, les textiles, la métallurgie, le laminage de l'acier, la cokéfaction, etc.

Détails de l'échangeur de chaleur à plaques en spirale non détachable :

L'échangeur de chaleur à plaques spiralées non détachables présente les avantages suivants en termes de performances :

1. Efficacité thermique élevée : Il peut maintenir deux types de fluides d'échange de chaleur à de faibles débits, stimuler la turbulence et améliorer l'efficacité du transfert de chaleur. La différence de température du milieu peut être aussi petite que 1 â, entraînant une petite perte de chaleur ; Sous la même perte de charge, l'efficacité du transfert de chaleur est de 3 à 5 fois supérieure à celle d'un échangeur de chaleur tubulaire (à calandre et à tube) ; L'efficacité de récupération de chaleur peut atteindre plus de 99 %.

2. Il a une structure compacte, un petit volume et une petite surface au sol, qui représente environ 30 % de celle d'un échangeur de chaleur tubulaire (coque et tube).

3. Faible coût de fabrication

4. Fonctionnement flexible

5. Facile à installer, à nettoyer et à entretenir, avec une capacité d'auto-nettoyage. En raison de son écoulement en spirale du fluide, la saleté n'est pas facile à déposer ; Facile à nettoyer, peut être lavé à la vapeur ou avec une solution alcaline, simple et facile à utiliser, adapté à l'installation d'appareils de nettoyage.

6. Faible résistance : Le tuyau de raccordement sur la coque adopte une structure tangentielle. Le fluide circule dans un seul canal, ce qui permet un débit plus élevé que les autres échangeurs de chaleur. Faible perte de pression, peut être utilisé pour gérer de la vapeur ou du gaz de grande capacité ;

7. Plusieurs unités peuvent être combinées pour une utilisation : lorsqu'un seul appareil ne peut pas répondre aux exigences d'utilisation, plusieurs appareils peuvent être combinés, mais la combinaison doit être conforme aux réglementations suivantes : combinaison parallèle, combinaison en série et l'espacement entre les appareils et les canaux est le même. Combinaison hybride : Un canal en parallèle et un canal en série.

8. Lors de l'utilisation d'échangeurs de chaleur à plaques spiralées non amovibles pour l'échange de chaleur vapeur-vapeur, l'eau de circulation de refroidissement doit être équipée. Lorsque la pression et la température moyennes dépassent la plage d'application, d'autres structures d'échangeur de chaleur telles que des échangeurs de chaleur à coque et à tube doivent être sélectionnées.

9. Précautions pour le fonctionnement des échangeurs de chaleur à plaques spiralées non détachables

(1) Lorsque l'extraction à la vapeur est arrêtée, la température des deux côtés de la boue d'entrée et de sortie de l'échangeur de chaleur doit être inférieure à 40 â.

(2) L'échangeur de chaleur à plaques en spirale doit être utilisé conformément aux exigences spécifiées pour éviter tout dommage. L'échangeur de chaleur à plaques en spirale non détachable est un équipement d'échange de chaleur efficace, économe en énergie et à faible investissement avec d'excellentes performances.
