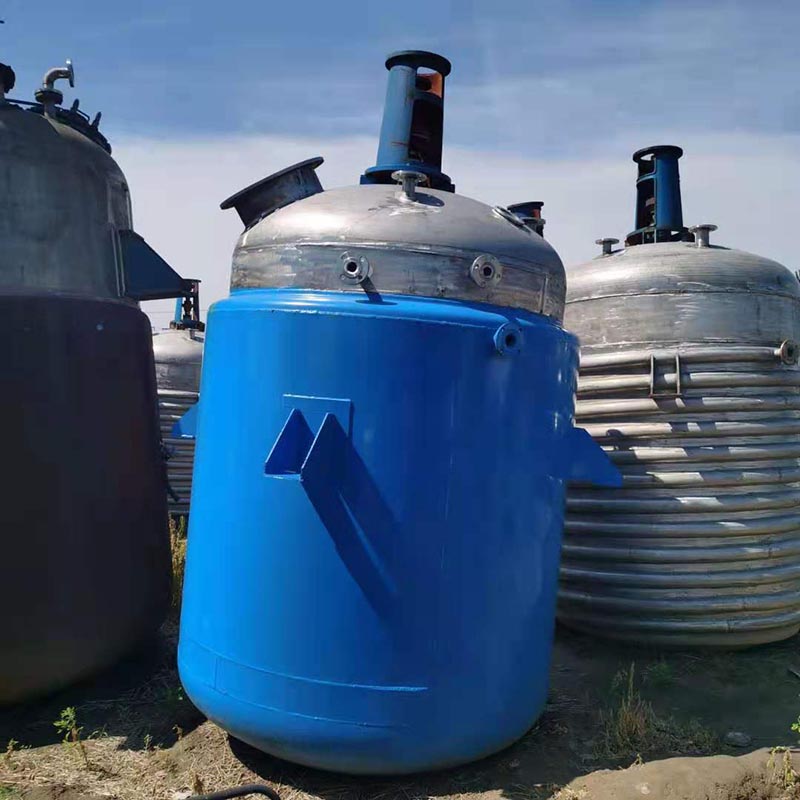

Réacteur à chemise demi-tuyau en spirale

Wuxi Hongdinghua Chemical Equipment Co., Ltd. conçoit et produit différents types de réacteurs pour ses clients. Un type de réacteur est tout à fait différent, qui est différent des réacteurs de type chemise traditionnels et présente des avantages que les réacteurs de type chemise n'ont pas. Il peut être utilisé pour réaliser des fonctions de chauffage, d'évaporation, de refroidissement et de mélange à basse ou haute vitesse. Ce type de réacteur est un réacteur à demi-tuyau extérieur.

Les caractéristiques et l'application du réacteur demi-tuyau extérieur :

Le réacteur à demi-tube externe, également connu sous le nom de réacteur à tube de serpentin externe, est souvent utilisé pour les réacteurs avec trop de structures internes ou trop d'ouvertures sur le réacteur.

La source de chaleur du réacteur à demi-tube extérieur est de la vapeur, de l'eau chaude ou de l'huile thermique circulant entre la paroi extérieure de l'enveloppe du réacteur et le demi-tube. Remplacement de la forme de veste traditionnelle.

Le réacteur à demi-tube externe, comme un réacteur à chemise, peut également être utilisé dans le pétrole, la chimie, le caoutchouc, les pesticides, les colorants, les produits pharmaceutiques, les aliments et d'autres procédés tels que la vulcanisation, la nitrification, l'hydrogénation, l'alkylation, la polymérisation et la polycondensation.

Détails du réacteur demi-tuyau extérieur

Le tuyau extérieur en spirale du réacteur à demi-tuyau en spirale adopte une conception à demi-tuyau, qui peut réduire l'épaisseur de paroi du corps du réacteur et améliorer la capacité de support de pression du réacteur.

La chemise de tube semi-circulaire du réacteur à demi-tuyau externe divise le cylindre interne en conditions de pression qui sont soumises à une pression externe locale à l'intérieur du tube semi-circulaire et à une pression à l'intérieur du cylindre. L'enveloppe extérieure du demi-tube peut également empêcher l'instabilité du cylindre intérieur. Du point de vue global du réacteur, chaque chemise de tube en spirale externe sert d'anneau de renforcement pour le cylindre du réacteur, remplaçant le corps de chemise qui fait que le cylindre interne est soumis à une pression externe globale. La gaine extérieure du tube en spirale a une forte capacité de résistance à la pression entre 0,6 et 2,5 MPa, ce qui peut grandement améliorer la qualité du milieu de transfert de chaleur lors de réactions de matériaux non sensibles à la chaleur.

Prenant le chauffage à la vapeur comme exemple, le réacteur à chemise demi-tuyau utilisant un tube semi-circulaire. La réduction de la pression de vapeur est souvent contrôlée à 0,4 MPa. Lors de l'utilisation d'un réacteur à enveloppe tubulaire en spirale externe, la pression de vapeur peut être comprise entre 0,7 et 1,3 MPa, sans qu'il soit nécessaire de réduire davantage la pression. En raison de l'amélioration significative de l'état de contrainte du cylindre interne par la chemise de tube en spirale externe, l'épaisseur de paroi du cylindre interne est relativement réduite. En raison des lacunes dans le processus de soudage de la chemise de tube de serpentin externe, lorsque le transfert de chaleur requis est le même, la zone de transfert de chaleur du réacteur à chemise à demi-tuyau est proportionnellement plus petite.

Le réacteur à demi-tuyau externe présente les avantages d'une efficacité de chauffage élevée, d'une vitesse de refroidissement rapide du matériau et de coûts de production réduits pour le client. Il est très stable et a moins de bruit pendant le fonctionnement. L'ensemble de l'équipement est facile à nettoyer et peut être utilisé en continu. Le réacteur à chemise demi-tuyau disperse et agite les matières premières, avec un bon effet d'étanchéité et aucune fuite. La décharge intégrée assure une décharge complète sans résidus.

Le réacteur à chemise demi-tuyau est plus propice à l'efficacité du transfert de chaleur, car il peut servir de chambre de source de chaleur - la structure garantit de réduire la résistance thermique de l'air dans le réacteur ; Cela peut également aider à atteindre l'objectif d'économiser la consommation d'énergie, le rapport du volume de la chemise au volume du demi-tuyau est de 8 : 1. ce qui peut réduire les coûts d'investissement et de production.

Il peut non seulement améliorer le coefficient de transfert de chaleur, mais également réduire la résistance thermique et convient aux processus de refroidissement. Il peut également augmenter le débit du fluide dans le demi-tuyau en spirale, et le fluide s'écoulant à grande vitesse peut efficacement empêcher l'entartrage sur la surface intérieure de la chemise du demi-tuyau. Dans le même temps, cet équipement peut également réduire le diamètre global du corps du réacteur et économiser de l'espace.

Par conséquent, le réacteur à enveloppe extérieure en demi-tuyau présente les avantages suivants :

1. Réduire l'épaisseur de la paroi du corps du réacteur et améliorer sa capacité de charge (l'épaisseur de la paroi du corps du réacteur et de la tête inférieure est 37,5 % et 50 % plus fine que celle du réacteur à chemise traditionnelle) ;

2. Il est bénéfique pour améliorer l'efficacité du transfert de chaleur (il peut non seulement augmenter le coefficient de transfert de chaleur mais également réduire la résistance thermique);

3. Économisez la consommation d'énergie (le rapport du volume de la chemise au volume du demi-tuyau est de 8, ce qui réduit la résistance thermique);

4. Efficacité de refroidissement rapide (réduisant les coûts des clients) ;

5. La réduction du diamètre global du corps du réacteur est bénéfique pour l'aménagement de l'atelier.

Différents types de métaux tels que l'acier inoxydable, l'acier au carbone, l'acier au titane, etc. peuvent être utilisés pour construire le réacteur à double enveloppe.

Le réacteur à chemise demi-tuyau se compose des structures suivantes :

1. demi-tuyau en spirale

2.Corps du réacteur

3. tête

4. Agitateur (divers types de mélanges ou combinaisons)

5.Dispositif de conduite (moteur, réducteur, agitation magnétique)

6. Dispositif d'étanchéité d'arbre (joint d'emballage, joint de machine à une extrémité, joint de machine à double extrémité, joint magnétique, etc.)

7.Support (porteur de soutien ou siège d'oreille)

Lorsque Wuxi Hongdinghua Chemical Equipment Co., Ltd. conçoit un réacteur à chemise demi-tuyau pour les clients, veuillez fournir les données et paramètres HDH suivants.

1. Volume : ______L

2. Chemise demi-tuyau : zone d'échange de chaleur ______ã¡

source de chaleur : A chauffage vapeur B eau chaude C chauffage fioul caloporteur

3. Pression de travail : pression de la chemise ______MPa, pression du cylindre intérieur _______MPa

4. Température de fonctionnement : chemise ______â cylindre intérieur ______â

5. Matériel :

Veste A : Q235B B : Q345R C : S30408 ​​D : 3216R8 E : S31603 F : Autre

Cylindre intérieur A : Q235B B : Q345R C : S30408 ​​D : 32168 E : S31603 F : Autre

6. Type de mélange : A : type de palette B : type de cadre C : type d'ancre D : type de propulsion par turbine E : autres

7. Réducteur : A : Réducteur à roue cycloïdale B : Vitesse de rotation du réducteur : ______tr/min

8. Puissance du moteur : ______KW, si une fréquence variable antidéflagrante______ est requise______

9. Joint d'arbre : A : Presse-étoupe B : Garniture mécanique 204 C : Garniture mécanique 205 D : Autre

10. Tube de serpentin intérieur

A : Surface de chauffage : ______mètre carré

B : Zone de refroidissement : ______mètre carré

Réacteur à chemise demi-tuyau
