Échangeur de chaleur vertical à coque et tube

Wuxi Hongdinghua Chemical Equipment Co., Ltd., en tant que fabricant professionnel d'échangeurs de chaleur à coque et tube verticaux, a de nombreuses années de coopération avec des clients des industries pétrolière, chimique, pharmaceutique, de protection de l'environnement et métallurgique. L'échangeur de chaleur est l'équipement le plus largement utilisé parmi les équipements fournis par Wuxi Hongdinghua Chemical Equipment Co., Ltd. Spécialement pour les échangeurs de chaleur à coque et à tube.

Les échangeurs de chaleur à calandre et à tube peuvent être classés sous de nombreux noms différents en fonction de leur structure interne, ou selon le mode d'écoulement moyen dans l'échangeur de chaleur à calandre et à tube, ou leurs applications, telles que condenseur, refroidisseur, réchauffeur, préchauffeur, rebouilleur, piège à froid, condenseur à passage multiple, échangeur de chaleur à tube en U, échangeur de chaleur à tête flottante, échangeur de chaleur à boîte d'emballage, etc., avec de nombreux noms.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. classe de nombreux échangeurs de chaleur à coque et à tube en fonction de leurs positions d'installation en utilisant des termes plus intuitifs et compréhensibles :

Échangeur de chaleur vertical à calandre et tube

Échangeur de chaleur à calandre horizontale

La structure de base de tous ces échangeurs de chaleur avec des noms différents est presque identique ou similaire ;

La structure d'un échangeur de chaleur à coque et à tube comprend les éléments suivants :

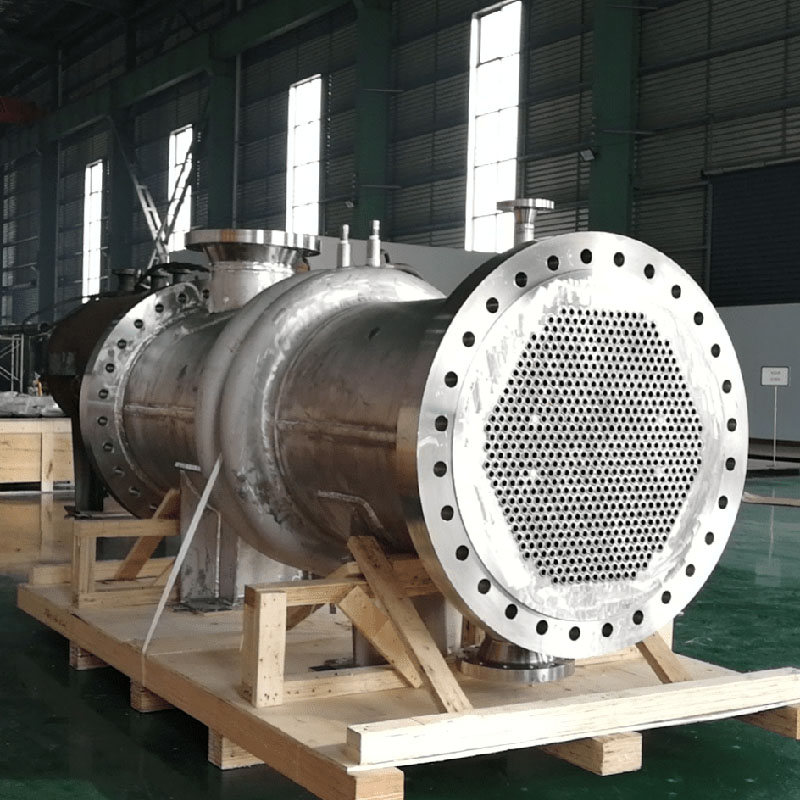

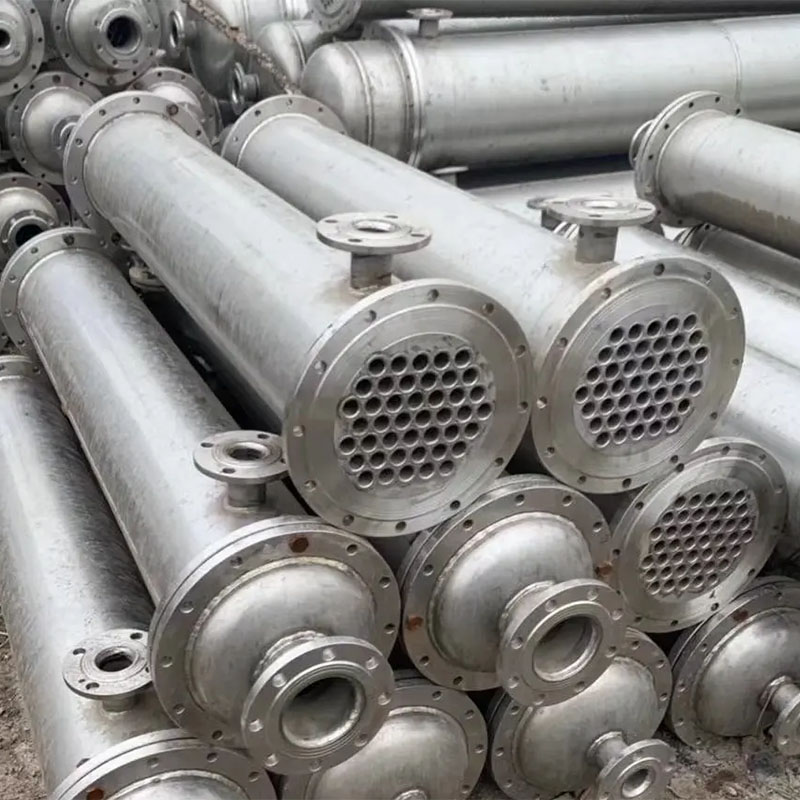

Les échangeurs de chaleur à coque et à tube sont principalement composés d'un capot (couvercle intégral), d'une plaque tubulaire, de tubes, de coques et de déflecteurs.

Habituellement, la coquille est cylindrique; Les tuyaux sont droits ou en forme de U. Pour améliorer l'efficacité du transfert de chaleur des échangeurs de chaleur, des tubes filetés, des tubes à ailettes, etc. peuvent également être utilisés. Le modèle de disposition des tubes comprend des triangles équilatéraux, des carrés, des carrés d'angle et un triangle d'angle.

Caractéristiques et applications de l'échangeur de chaleur vertical Shell-Tube :

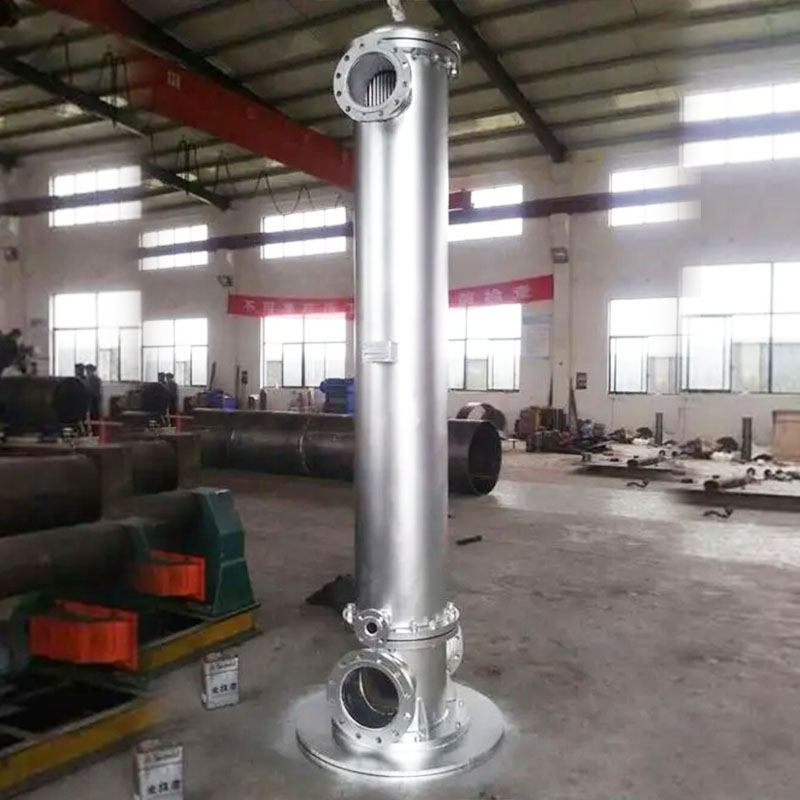

Un échangeur de chaleur vertical à coque et à tubes se compose d'une coque et d'un faisceau de tubes contenant de nombreux tubes, et l'échange de chaleur entre les fluides froids et chauds s'effectue à travers les parois des tubes. En tant qu'équipement d'échange de chaleur standard traditionnel, les échangeurs de chaleur à coque et à tube sont largement utilisés dans l'industrie chimique, le raffinage du pétrole, l'industrie pétrochimique, l'énergie, l'énergie nucléaire et d'autres appareils industriels, en particulier dans les échangeurs de chaleur à haute température et à haute pression et à grande échelle, qui occupent un avantage absolu.

Détails de l'échangeur de chaleur vertical Shell-Tube :

Habituellement, la pression de travail des échangeurs de chaleur verticaux à coque et à tube peut atteindre 4 MPa et la température de travail est inférieure à 200 â. Dans certains cas, une pression et une température plus élevées peuvent également être atteintes. Généralement, le diamètre de la coque est inférieur à 1800 millimètres et la longueur du tube est inférieure à 9 mètres. Dans certains cas, il existe également des tubes plus grands ou plus longs.

La surface de paroi du faisceau de tubes enfermé dans la coque sert de surface de transfert de chaleur de l'échangeur de chaleur entre parois. L'échangeur de chaleur vertical à calandre et à tube a une structure simple, un faible coût, une large section d'écoulement et une échelle facile à nettoyer; Cependant, le coefficient de transfert de chaleur est faible et la surface au sol est inférieure à celle d'un échangeur de chaleur à coque et tube de type horizontal. Il peut être fabriqué à partir de divers matériaux de structure (principalement des matériaux métalliques) et peut être utilisé à des températures et des pressions élevées, ce qui en fait le plus largement utilisé . Les échangeurs de chaleur verticaux à calandre et à tube comprennent les échangeurs de chaleur verticaux à plaque tubulaire fixe vapeur-eau, les échangeurs de chaleur verticaux à calandre et à tube vapeur-eau avec joint de dilatation, et d'autres types. Les principaux paramètres de contrôle des échangeurs de chaleur à coque et à tube sont la zone de chauffage, le débit d'eau chaude, la capacité d'échange de chaleur et les paramètres du fluide caloporteur.

Lors de la conception et de la fabrication d'échangeurs de chaleur verticaux à coque et à tube, veuillez fournir les paramètres et données techniques suivants à Wuxi Hongdinghua Chemical Equipment Co., Ltd.

1. Type d'échangeur de chaleur : A : type tubulaire B : type à tube en U C : type à tête flottante

2. Zone d'échange de chaleur : ______mètres carrés (ã¡)

3. Pression de service : Côté tube ______MPa Côté coque ______MPa

4. Température de fonctionnement : côté tube ______â côté coque ______â

5. Matériel :

côté tube A : 20#£ B : S30408£ C : S32168£ D : S31603£ E : Autre

Coquille côté A : Q235B £ B : S30408£ C : S32168£ D : S31603£ F : Autre

6. Spécifications du tube d'échange de chaleur (diamètre et épaisseur de paroi) :

7. Type : A : Vertical B : Horizontal

8. Côté tube : A : passage de tube unique £ B : passages de tube doubles£ C : passages de quatre tubes£ D : passages de six tubes£

Échangeur de chaleur vertical à calandre et tube
