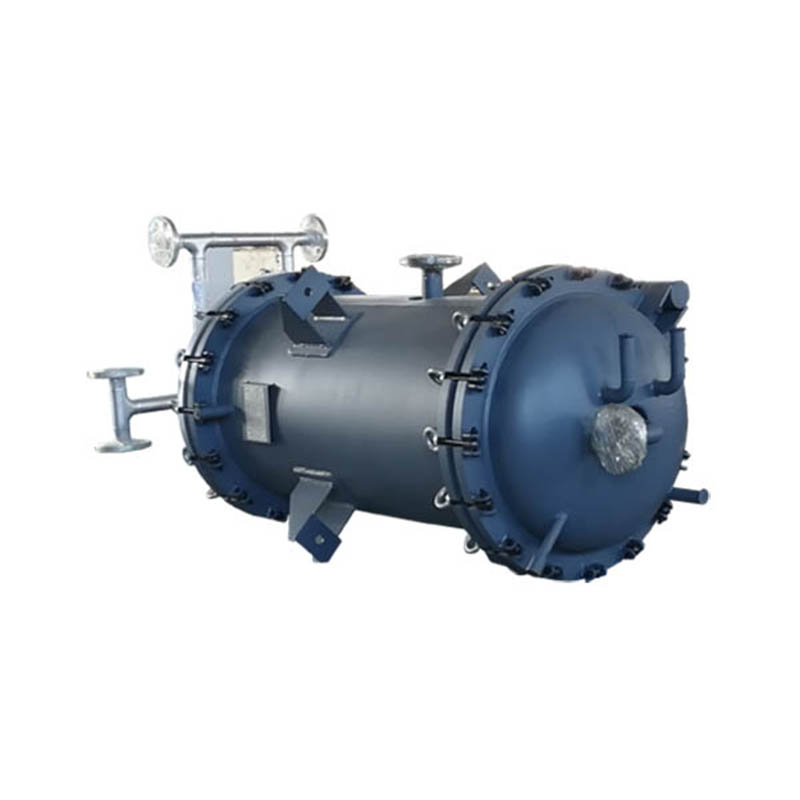

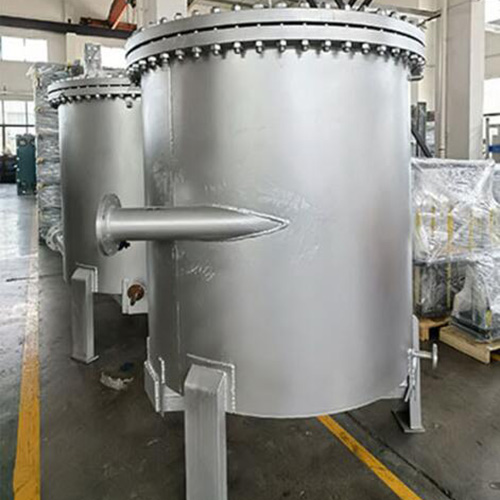

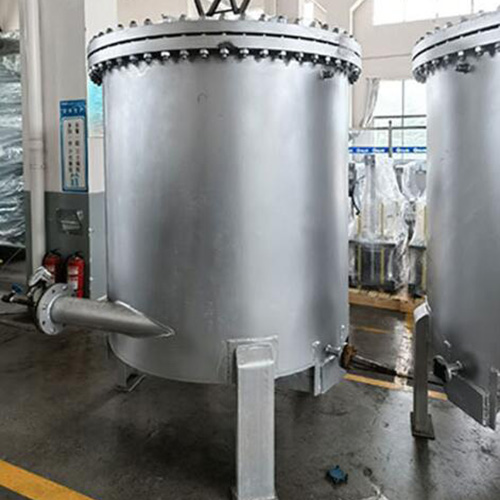

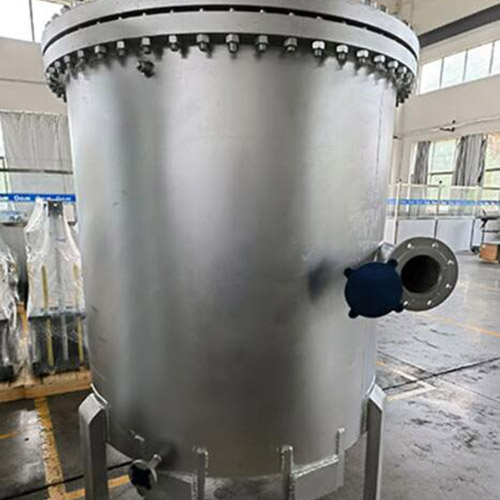

Échangeur de chaleur à plaques en spirale amovible

Parmi les différents types d'échangeurs de chaleur à plaques en spirale amovibles fabriqués par Wuxi Hongdinghua Chemical Equipment Co., Ltd., l'échangeur de chaleur à plaques en spirale amovible est également un type d'échangeur de chaleur en option.

Caractéristiques structurelles de l'échangeur de chaleur à plaques en spirale amovible :

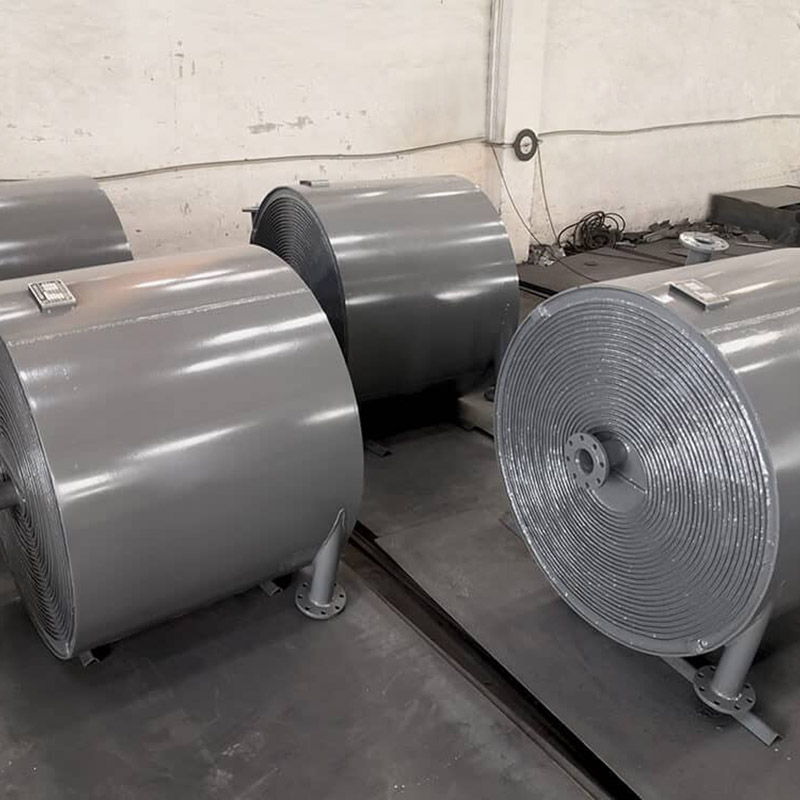

L'échangeur de chaleur à plaques en spirale amovible est formé en laminant deux plaques d'acier minces parallèles, formant une paire de canaux d'écoulement en spirale séparés l'un de l'autre. Les fluides froid et chaud s'écoulent dans deux canaux séparés par une plaque en spirale comme surface de transfert de chaleur. Une entretoise de canal est soudée entre les deux plaques pour maintenir la distance entre les canaux et également augmenter la rigidité de la plaque en spirale. Une plaque de séparation centrale est installée au centre de l'échangeur de chaleur pour séparer les deux canaux en spirale. Il y a des couvercles ou des têtes soudés en haut et en bas, ainsi que des tuyaux d'entrée et de sortie pour deux fluides. Généralement, une paire d'entrée et de sortie est située sur le bord circonférentiel (le tuyau de raccordement peut être tangentiel ou radial), tandis que l'autre paire est située sur l'axe. La section d'extrémité peut être soudée et fermée aux deux extrémités d'un canal, tandis que l'autre canal n'est pas soudé. Les deux extrémités sont reliées par des couvercles d'extrémité et des brides, ce qui est appelé un échangeur de chaleur à plaques en spirale amovible de type II ; La structure de l'échangeur de chaleur à plaques en spirale amovible de type III est qu'un canal est soudé et fermé à une extrémité, tandis que l'autre canal est soudé et fermé à l'autre extrémité, puis les deux extrémités sont reliées par des embouts et des brides.

Application de l'échangeur de chaleur à plaques en spirale amovible :

Il convient aux industries telles que la chimie, le pétrole, les solvants, les produits pharmaceutiques, les aliments et les boissons, les machines, les textiles, la métallurgie, le laminage de l'acier, la cokéfaction, etc. Il peut effectuer un échange de chaleur vapeur-vapeur, un échange de chaleur gaz-liquide et un échange de chaleur liquide-liquide, et convient également aux fluides à haute viscosité qui nécessitent un échange de chaleur dans des conditions de haute température ou de haute pression pour répondre aux exigences du processus telles que le refroidissement, le chauffage, la condensation, la concentration et la désinfection et la récupération de la chaleur résiduelle.

Détails de l'échangeur de chaleur à plaques en spirale amovible :

L'échangeur de chaleur à plaques spiralées amovibles présente les avantages suivants en termes de performances :

1. Efficacité thermique élevée : Il peut maintenir deux types de fluides d'échange de chaleur à de faibles débits, stimuler la turbulence et améliorer l'efficacité du transfert de chaleur. La différence de température du milieu peut être aussi petite que 1 â, entraînant une petite perte de chaleur ; Sous la même perte de charge, l'efficacité du transfert de chaleur est de 3 à 5 fois celle d'un échangeur de chaleur tubulaire ; L'efficacité de récupération de chaleur peut atteindre plus de 99 %.

2. De structure compacte, de petite taille et occupant une petite surface, il occupe environ 30% de la surface d'un échangeur de chaleur à calandre et tube.

3. Faible coût de fabrication

4. Fonctionnement flexible

5. En raison du fait que les couvercles d'extrémité aux deux extrémités peuvent être ouverts, par rapport aux échangeurs de chaleur à plaques en spirale non détachables, ils sont plus pratiques pour l'installation, le nettoyage et l'entretien, et ont la capacité de s'auto-nettoyer. En raison de l'écoulement en spirale du fluide, la saleté ne se dépose pas facilement ; Facile à nettoyer, peut être lavé à la vapeur ou avec une solution alcaline, simple et facile à utiliser, adapté à l'installation d'appareils de nettoyage.

6. Faible résistance : Le tuyau de raccordement sur la coque adopte une structure tangentielle. Le fluide circule dans un seul canal, ce qui permet un débit plus élevé que les autres échangeurs de chaleur. Faible perte de pression, peut être utilisé pour gérer de la vapeur ou du gaz de grande capacité ;

7. Plusieurs unités peuvent être combinées pour une utilisation : lorsqu'un seul appareil ne peut pas répondre aux exigences d'utilisation, plusieurs appareils peuvent être combinés, mais la combinaison doit être conforme aux réglementations suivantes : combinaison parallèle, combinaison en série et l'espacement entre les appareils et les canaux est le même. Combinaison hybride : Un canal en parallèle et un canal en série.

8. Lors de l'utilisation d'échangeurs de chaleur à plaques spiralées amovibles pour l'échange de chaleur vapeur-vapeur, l'eau de circulation de refroidissement doit être équipée. Lorsque la pression et la température moyennes dépassent la plage d'application, d'autres structures d'échangeur de chaleur telles que des échangeurs de chaleur à coque et à tube doivent être sélectionnées.

9. Précautions pour le fonctionnement de l'échangeur de chaleur à plaques spiralées amovibles

(1) Lorsque le stripage à la vapeur est arrêté, la température des deux côtés de la boue d'entrée et de sortie de l'échangeur de chaleur doit être inférieure à 40 â.

(2) L'échangeur de chaleur à plaques spiralées doit être utilisé conformément aux exigences spécifiées pour éviter tout dommage.

(3) Une fois les grands couvercles aux deux extrémités de l'échangeur de chaleur amovible retirés, l'eau à haute pression ne peut pas être utilisée pour rincer l'échangeur de chaleur, car cela endommagerait gravement l'échangeur de chaleur.

L'échangeur de chaleur à plaques en spirale amovible est un équipement d'échange de chaleur efficace, économe en énergie et à faible investissement avec d'excellentes performances.
