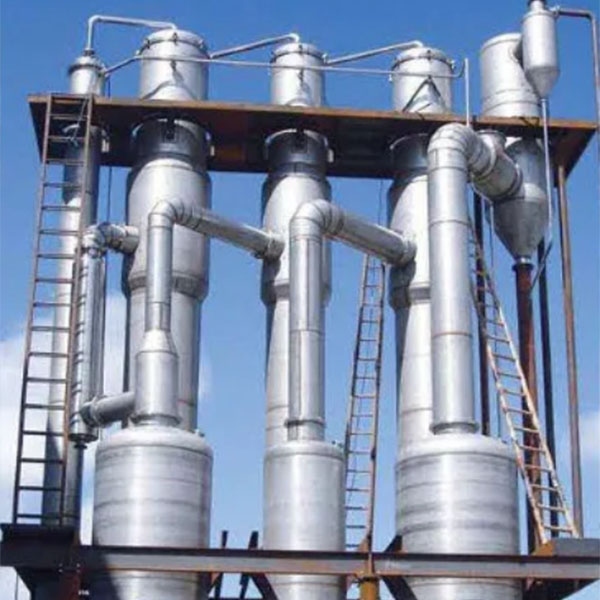

Évaporateur industriel à film tombant

Selon les caractéristiques des matériaux, certaines matières premières nécessitent un évaporateur à film tombant pour le traitement de concentration. Wuxi Hongdinghua Chemical Equipment Co., Ltd. a de nombreuses années d'expérience dans la conception et la fabrication d'évaporateurs à film tombant.

L'évaporateur à film tombant industriel est un appareil qui peut réaliser l'évaporation et la concentration en chauffant avec de l'eau chaude, de la vapeur et de l'huile de transfert de chaleur.

Le matériau dans l'évaporateur à film tombant s'écoule vers le bas sous la forme d'un film mince, il est donc appelé "film tombant" pour le distinguer du processus où la matière première liquide s'écoule vers le haut. Sa fonction principale est d'évaporer l'eau et le gaz de la matière première, augmentant ainsi la teneur en matière sèche du matériau, d'où le nom "évaporateur".

Principe de processus

La matière première à évaporer entre dans l'évaporateur à film tombant du haut de l'évaporateur à film tombant à travers la pompe d'alimentation, en passant un distributeur de liquide qui est installé au sommet de l'évaporateur à film tombant et un tube à film tombant équipé de chaque morceau de tube d'échange de chaleur à l'intérieur, de sorte que le liquide de matière première puisse former un film. Le liquide de matière première passe à travers le tube d'évaporation (côté tube) et est distribué sous forme de film dans le tube d'échange de chaleur. Lorsque la matière première s'écoule vers le bas dans la cavité du tube par sa propre gravité, elle est chauffée par la vapeur à l'extérieur du tube et s'évapore lorsqu'elle atteint la température d'évaporation. La matière première, ainsi que la vapeur secondaire, s'écoule du tube et s'évapore sous la forme d'un film. La vapeur secondaire est aspirée par la pompe à chaleur à jet de vapeur par effet Venturi et mélangée à de la vapeur fraîche externe, qui est envoyée du côté calandre de la chambre de chauffage de l'évaporateur à film tombant sous forme de vapeur de chauffage. Le côté coque de la chambre de chauffage à film tombant comporte des plaques pour guider la vapeur secondaire, condenser et évacuer les gaz non condensables. Au cours du processus, l'énergie thermique est transférée de l'extérieur à travers la paroi du tube vers le matériau évaporé à l'intérieur du tube. Après échange de chaleur, la vapeur secondaire est condensée en eau par le condenseur et évacuée de l'évaporateur à film tombant.

Avantages de l'évaporateur à film tombant

1. Le temps de rétention du mélange liquide est court et il ne causera pas de dégradation des substances sensibles à la chaleur.

2. En raison de son état de film mince et de son débit de liquide élevé, le coefficient de transfert de chaleur de la cristallisation par évaporation primaire est proportionnellement élevé ;

3. La chute de pression est faible et la pression et la température mesurées par le processus d'échangeur de chaleur sont presque constantes, de sorte que la chaleur sensible peut être évitée ou minimisée ;

4. Étant donné que le fluide de matière première ne s'écoule que sous l'effet de la gravité, plutôt que d'être entraîné par la différence de température élevée, il est permis d'adopter une différence de température basse plus économique ;

5. La quantité de liquide dans l'équipement est relativement faible, ce qui peut éviter une rétention de liquide à petite échelle et une température élevée continue.

6. L'ébullition est une ébullition convective, de sorte que l'état de surface du tube a un impact relativement faible sur l'ébullition.

Les évaporateurs à film tombant sont largement utilisés pour l'évaporation et la concentration d'eau ou de solutions de solvants dans des industries telles que la médecine, l'alimentation, la chimie et l'industrie légère. Les évaporateurs à film tombant peuvent également être largement utilisés pour le traitement des déchets liquides dans ces industries. Particulièrement adapté aux matériaux thermosensibles, cet équipement fonctionne en continu dans des conditions de vide et de basse température, avec une capacité d'évaporation élevée, une économie d'énergie et une réduction de la consommation, de faibles coûts d'exploitation et peut assurer l'invariance des matériaux pendant le processus d'évaporation.

Détail des évaporateurs à film tombant :

Dans un évaporateur à film tombant, le liquide à évaporer entre par le haut de l'évaporateur à film tombant et passe à travers le distributeur de liquide. Le liquide s'écoule vers le bas le long de la paroi du tuyau en forme de film. La raison pour laquelle l'écoulement du film tombant peut améliorer le coefficient de transfert de chaleur est que la zone d'écoulement de l'écoulement du film est bien inférieure à la section transversale réelle du tube, de sorte que le nombre de Reynolds de l'écoulement est considérablement augmenté, ce qui rend le coefficient de transfert de chaleur nettement supérieur à celui des équipements ordinaires remplis de liquide. Le film tombant et le film ascendant sont tous deux dus à l'écoulement du film, ce qui augmente considérablement le coefficient de transfert de chaleur, mais leur principe de formation de film est différent. Le film ascendant est dû à la vitesse élevée du flux d'air, qui amène le liquide à former un film et à monter le long de la paroi du tuyau ; Le film tombant est causé par la gravité et la force de mouillage du liquide sur la paroi du tuyau, ce qui fait que le liquide s'écoule vers le bas le long de la paroi du tuyau en forme de film.

Par conséquent, certaines des caractéristiques de l'évaporateur à film tombant sont différentes de celles de l'évaporateur à film ascendant :

Il n'y a pas de colonne de pression statique dans l'évaporateur à film tombant, ce qui ne fera pas augmenter le point d'ébullition. Dans le même temps, le coefficient de transfert de chaleur n'a rien à voir avec la différence de température. Cela signifie que le coefficient de transfert de chaleur peut être très élevé à une faible différence de température de transfert de chaleur, de sorte que le film tombant est plus approprié que le film ascendant pour l'évaporation des substances sensibles à la chaleur.

Le film tombant est différent du film ascendant et le coefficient de transmission du film ne dépend pas de la vitesse de la vapeur dans le tube, il convient donc aux occasions avec une faible évaporation. Par exemple, certains évaporateurs à deux effets utilisent souvent l'évaporation à film ascendant lors de la première étape d'évaporation, tandis que l'évaporation à film descendant est utilisée lors de la deuxième étape d'évaporation.

Parce que le flux de film d'évaporation à film tombant repose sur l'affection de la gravité, sous l'influence de la gravité, le liquide passe à travers le distributeur à film tombant, formant une forme de film et uniformément réparti sur chaque tube d'échange de chaleur. Lors de l'installation du distributeur à film tombant, il faut s'assurer qu'il est horizontal pour éviter une distribution inégale du débit de liquide, ce qui peut affecter la formation du film et le débit requis pour l'évaporation du film tombant. Avant que HDH ne conçoive et fabrique un évaporateur à film tombant, le technicien communiquera en détail avec les clients sur les points suivants :

La composition et les spécifications du mélange liquide de matières premières - cela peut déterminer la sélection précise des matériaux pour construire l'évaporateur

Taux de concentration de la matière première (mélange liquide)

Exigences de concentration pour l'achèvement

Capacité de traitement (volume)

De cette façon, HDH peut concevoir en fonction des données et des exigences que vous fournissez, déterminer les matériaux appropriés pour la construction de l'équipement et déterminer la forme d'évaporation à utiliser, qu'il s'agisse d'un évaporateur à film ascendant ou d'un évaporateur à film descendant.

Évaporateur à film tombantï¼test hydrauliqueï¼
