Évaporateur mécanique à recompression de vapeur

Wuxi Hongdinghua Chemical Equipment Co., Ltd est un fabricant et fournisseur professionnel d'évaporateurs mécaniques à vapeur recomprimée en Chine. Avec l'augmentation du coût de l'énergie, lorsque la quantité totale d'évaporation est relativement importante et que l'évaporation est relativement stable avec peu de fluctuations, et qu'il est nécessaire de réduire les coûts d'exploitation, Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) vous recommandera de choisir l'évaporateur MVR.

Le système d'évaporation MVR présente les caractéristiques et avantages suivants :

1. Faible coût d'exploitation. L'application de l'évaporateur MVR peut vous aider à réduire les coûts d'exploitation car il utilise une technologie d'évaporation à basse température et basse pression, tout en utilisant de l'électricité, dont le coût est relativement stable. En raison du développement technologique, diverses formes d'énergie verte sont converties en énergie électrique, permettant au coût de l'énergie électrique de rester stable pendant une période relativement longue. Par conséquent, la sélection des évaporateurs MVR vous aidera à améliorer votre compétitivité en réduisant les coûts d'exploitation. Selon les statistiques, pour les clients qui utilisent actuellement des évaporateurs MVR, sur la base des données réelles, la plupart des investissements du projet dans les évaporateurs MVR peuvent être récupérés dans un délai de six mois à un an . À l'avenir, vous équivaudrez à posséder une machine qui crée continuellement de la valeur ajoutée pour vous.

2. L'évaporateur MVR conçu et fabriqué par Wuxi Hongdinghua a une efficacité d'utilisation de la chaleur élevée, une faible énergie thermique par unité d'évaporation et beaucoup moins de vapeur fraîche doit être complétée, de sorte qu'il peut économiser de l'énergie, a une efficacité de conversion élevée de l'énergie électrique et a une faible puissance requise par l'équipement. La consommation d'énergie des évaporateurs MVR est généralement de 20% à 40% de celle des évaporateurs multi-effets traditionnels, de sorte que les évaporateurs MVR sont non seulement respectueux de l'environnement, mais ont également des effets d'économie d'énergie importants et une efficacité thermique élevée.

3. L'évaporateur MVR a un haut niveau d'automatisation et est facile à utiliser. En comparaison, les évaporateurs multi-effets nécessitent l'utilisation de vapeur à haute température et haute pression comme source de chaleur. De plus, les opérateurs doivent suivre une formation professionnelle et avoir des règles d'exploitation complexes. Le contrôle des évaporateurs MVR utilise généralement des ordinateurs de contrôle industriels, des automates programmables et des convertisseurs de fréquence, permettant à l'ensemble du système d'évaporateur MVR de fonctionner automatiquement. Cela réduit non seulement l'affectation du personnel, mais également la capacité professionnelle des opérateurs. Le procédé est simple et pratique.

4. Moins de surface au sol requise pour l'évaporateur MVR, gain de place. Sous les mêmes exigences de production que les évaporateurs traditionnels, la surface au sol des évaporateurs MVR est bien inférieure à celle des évaporateurs multi-effets traditionnels. L'évaporateur MVR a une conception compacte, ce qui le rend facile à installer, à tester et à transporter.

5. Il y a moins d'installations nécessaires et l'investissement total pour le projet est faible. Le MVR peut s'évaporer en dessous de 40 °C sans nécessiter d'équipement de réfrigération, ce qui le rend particulièrement adapté aux matériaux sensibles à la chaleur.

6. Étant donné que l'évaporateur MVR est un évaporateur à effet unique, le produit a un temps de séjour court, de sorte que la qualité du produit fini est supérieure.

Application de l'évaporateur MVR

1. Traitement des eaux usées industrielles (protection de l'environnement)

Concentration des eaux usées industrielles et recyclage des eaux. Traitement des eaux usées, tel que l'industrie de la galvanoplastie, l'industrie de la production de revêtements, l'industrie pharmaceutique et des pesticides, l'industrie de la transformation des métaux, l'industrie de la fabrication du papier et l'industrie de la production de pétrole brut.

Enlevez la matière organique et les sels inorganiques des eaux usées et transformez les déchets en trésor. L'évaporateur MVR est la meilleure solution pour la réutilisation des eaux usées industrielles à haute teneur en sel.

2. Industrie chimique

Traitement des eaux de process pour la préparation de molécules de fibres creuses

Purification des assaisonnements

Production de matières premières chimiques telles que le chlorure de sodium et le persulfate de sodium

Dessalement d'eau de mer

Additifs organiques cristallins concentrés

Liquide d'extraction

Analyser les produits de réaction comme solvants et produits

3. Industrie pharmaceutique

L'industrie pharmaceutique est une industrie traditionnelle, avec un grand nombre d'évaporateurs obsolètes et d'évaporateurs obsolètes, qui non seulement ont un impact sur la qualité des médicaments, mais gaspillent également beaucoup d'énergie. Il est urgent de moderniser et de réduire les émissions de dioxyde de carbone.

L'évaporation, la concentration, la cristallisation et le séchage nécessaires à la production de médicaments.

Concentration en phytothérapie

Il convient de noter que l'évaporateur MVR a une petite différence de température effective, une grande surface d'échange de chaleur et une valeur d'équipement élevée. L'allocation de volume d'évaporation est faible. La plage de réglage du volume d'évaporation conçu est petite. Si le volume d'évaporation doit être augmenté, la production de vapeur secondaire augmentera en conséquence. À ce moment, la pression d'entrée de vapeur du compresseur dépassera la pression de conception, ce qui entraînera une augmentation du courant de fonctionnement du compresseur. Si la vitesse du compresseur est réduite par le contrôle du convertisseur de fréquence, l'augmentation de température diminuera, ce qui entraînera une petite différence de température de la solution sursaturée et réduira l'évaporation. Si nous voulons réduire l'évaporation, la génération de vapeur secondaire ne répondra pas aux exigences de conception de la pression d'entrée du compresseur, provoquant des vibrations intermittentes du compresseur. Bien qu'il puisse être atténué ou compensé en ouvrant la dérivation, un fonctionnement prolongé entraînera une diminution de la température du compresseur, une moindre génération de vapeur secondaire et, éventuellement, le compresseur sera forcé de s'arrêter.

Détails de l'évaporateur MVR

L'évaporateur MVR réduit la demande d'énergie externe en réutilisant l'énergie générée par la vapeur secondaire. Les évaporateurs MVR sont largement utilisés dans des domaines tels que le génie chimique, l'alimentation, la fabrication du papier, les produits pharmaceutiques, le dessalement de l'eau de mer et le traitement des eaux usées.MVRPrincipe de fonctionnement de l'évaporateur MVR

Le MVR est un évaporateur unique qui adopte une évaporation segmentée en fonction de la concentration de produit requise. Lorsque le produit ne peut pas atteindre la concentration requise après avoir traversé l'évaporateur MVR pour la première fois, le produit est pompé vers la partie supérieure de l'évaporateur MVR via la canalisation externe de l'évaporateur MVR à l'aide de la pompe à vide située dans la partie inférieure de l'évaporateur MVR après avoir quitté l'évaporateur MVR. Ce processus d'évaporation répété est utilisé pour atteindre la concentration requise.

L'intérieur de l'évaporateur MVR est un agencement parallèle et vertical de tubes d'échange de chaleur. L'intérieur du tube d'échange de chaleur est la matière première et l'extérieur du tube d'échange de chaleur est la vapeur. Le liquide de la matière première s'écoule de haut en bas. Au cours de ce processus, la surface à l'intérieur du tube augmente, provoquant l'écoulement du produit sous forme de film, ce qui augmente la zone de chauffage du liquide de matière première. En même temps, une pression négative est formée dans le côté tube de l'évaporateur MVR à travers une pompe à vide, abaissant ainsi le point d'ébullition de l'eau dans le liquide de matière première et réalisant une concentration à basse température. La température d'évaporation est généralement d'environ 60 â.

Le condensat de vapeur, une partie de la vapeur fraîche et la vapeur résiduelle générée après chauffage et évaporation de la matière première liquide à travers l'évaporateur MVR sont séparés par un séparateur vapeur-liquide. L'eau condensée s'écoule de la partie inférieure du séparateur vapeur-liquide pour préchauffer la matière première liquide entrant dans l'évaporateur MVR. La vapeur est pressurisée à travers un compresseur de vapeur (plus la pression de vapeur est élevée, plus la température est élevée). La vapeur sous pression converge ensuite à travers le pipeline et traverse à nouveau la section de chauffage de l'évaporateur MVR.

Lors du démarrage de l'évaporateur MVR, une partie de la vapeur est nécessaire pour le préchauffage. Après un fonctionnement normal, la vapeur nécessaire sera considérablement réduite. Pendant le processus de pressurisation de la vapeur secondaire par le compresseur de vapeur, l'énergie électrique est convertie en énergie thermique de la vapeur. Par conséquent, pendant le fonctionnement de l'équipement, la vapeur requise est réduite, tandis que l'électricité requise est augmentée.

La température du liquide de matière première dans l'évaporateur MVR est toujours d'environ 60 â pendant le processus d'écoulement, et la différence de température entre la vapeur de chauffage et le liquide de matière première est également maintenue à environ 5-8 â. Plus la différence de température entre la matière première liquide et le fluide chauffant est petite, mieux il est de protéger la qualité du produit et d'empêcher efficacement le collage du tube.

Lorsque l'exigence de concentration du produit est d'environ 50 %, elle peut être complétée uniquement par l'évaporateur MVR. Lorsque la concentration requise est de 60 %, un équipement d'évaporation flash est nécessaire.

Schéma de principe MVR

Organigramme énergétique du MVR

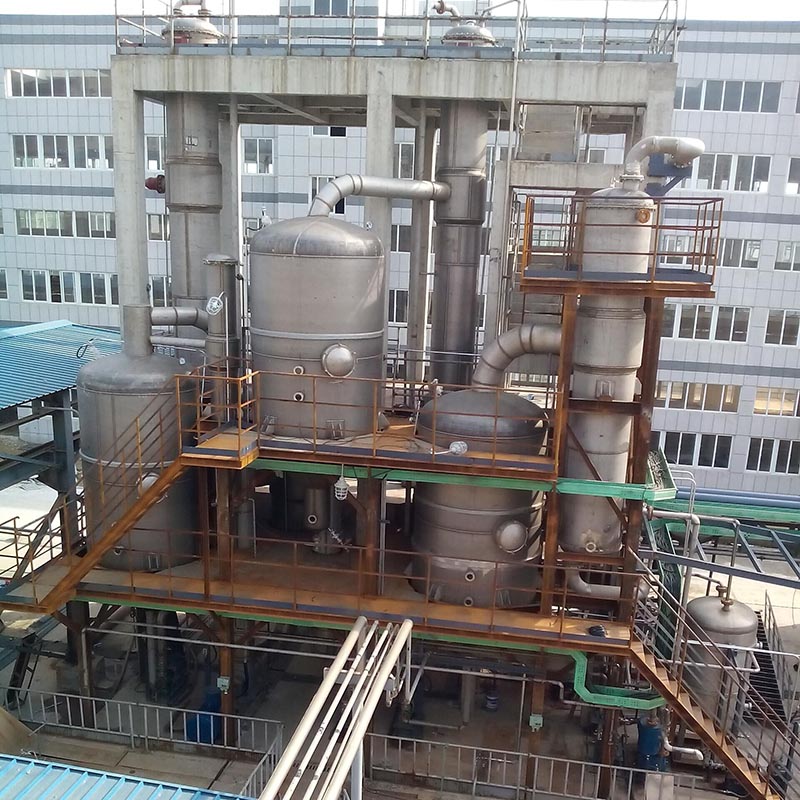

L'évaporateur MVR est en cours d'installation
